Central Hidroeléctrica Monte Lirio

EISA

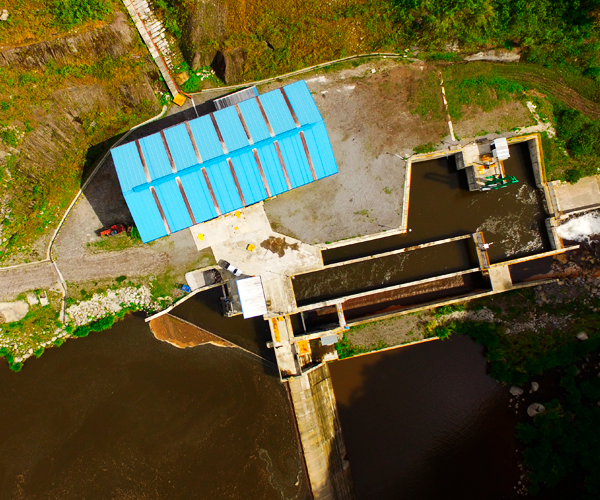

Proyecto hidroeléctrico de tipo fluyente consistente en presa de gravedad con planta recta, desarenador, cámara de carga, tubería forzada, casa de máquinas y canal de descarga.La altura de la presa es 19,60 m desde cimientos y tiene una longitud de coronación de 93m. , el volumen máximo de agua embalsada es 100.000 m³. La presa consta de una galería de drenaje de 60 m de longitud aproximadamente.La tubería forzada tiene 2,9 km de longitud con diámetros comprendidos entre 2800 mm y 2200 mm en acero y PRFV. La casa de máquinas aloja 3 turbinas Pelton para un caudal total de 21m³/s y un salto neto de 285 m. La potencia instalada de transformación es de 54 MVA

Características:
- Presa de gravedad recta, Obra de toma y desarenador.

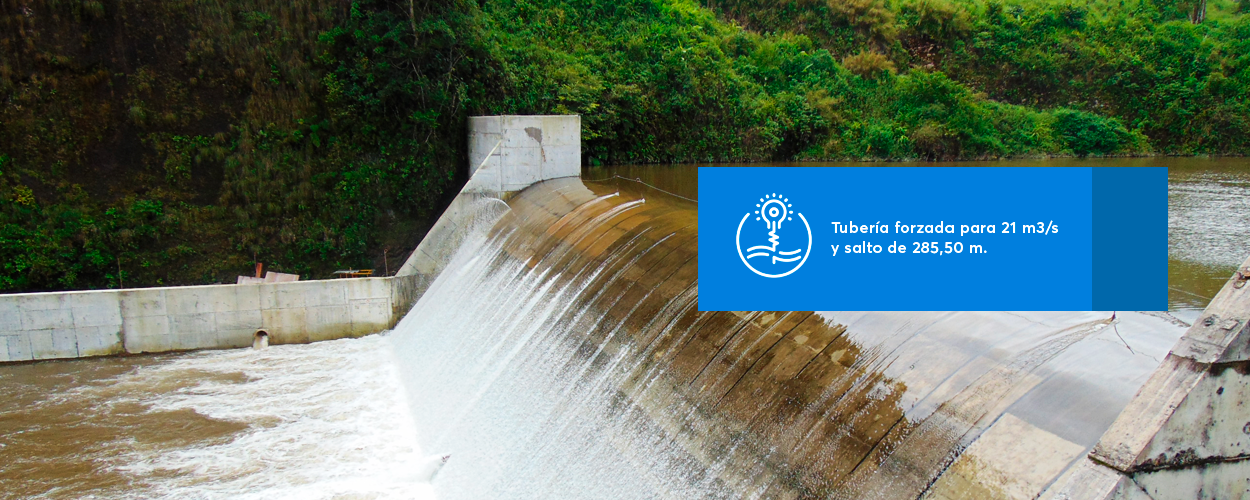

- Tubería forzada para 21 m3/s y salto de 285,50 m.

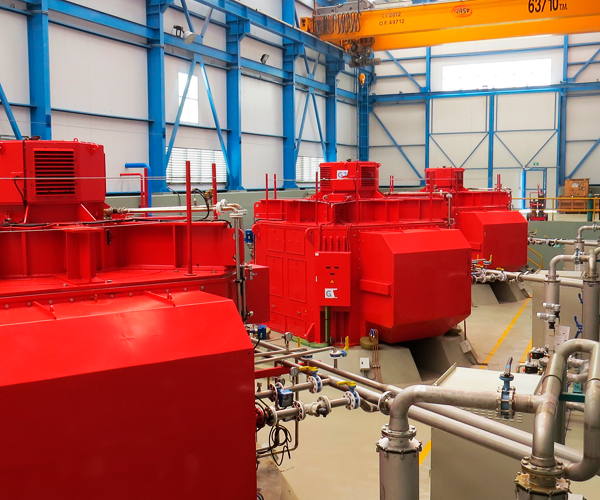

- Casa de máquinas con 3 turbinas Pelton verticales. Subestación y Línea Eléctrica.


Capacidad Instalada: 51.6 MW
Capacidad Firme: 32.4 MW
Número de Generadores: 3 Pelton
Caudal de diseño: 21 m3
Altura de Presa: 18 mts
Largo de Presa: 76 mts
Longitud del Túnel: 8.11 Km
Subestation: Dominical
